Falowniki LG G100

Falowniki LG G100 – Symbol

W tym artykule omówimy informacje zawarte w symbolach falowników LG serii G100. Jako przykład wykorzystamy model LSLV0008G1004EOFN.

Informacje zawarte w symbolu falownika:

  1. „LSLV” – Nazwa producenta „LS” oraz grupy produktów „LV” (Low Voltage Drive Series),
  2. „0008” – Moc napędu w kW. Dostępny zakres 0004 (0.4kW) ~ 0220 (22kW),
  3. „G100” – Nazwa serii,
  4. Napięcie wejściowe:
    „2” – Napięcie 3-fazowe 3x230V,
    „4” – Napięcie 3-fazowe 3x400V,
  5. Klawiatura:
    „E” – Klawiatura LED,
  6. Typ UL:
    „O” – UL Open,
  7. Filtr EMC:
    „F” – Wbudowany filtr EMC,
    „N” – Brak filtra EMC,
  8. Dławik:
    „N” – Brak dławika,

Falowniki LG G100, Falowniki LG H100, Falowniki LG iS7, Falowniki LG iV5, Falowniki LG M100, Falowniki LG S100

Falowniki LG – Przegląd dostępnych Zakresów Mocy

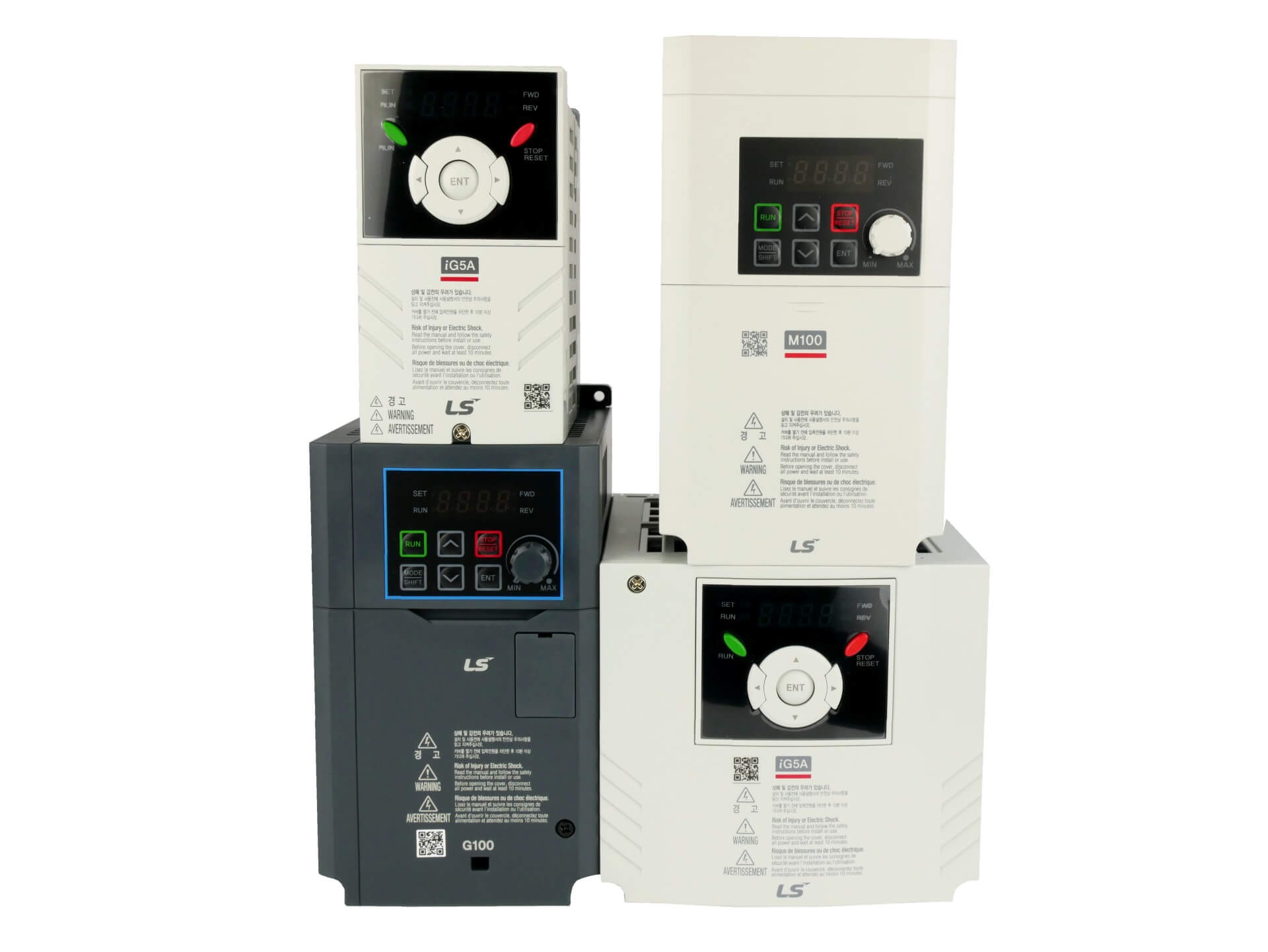

Poniżej zamieszczamy infografikę przedstawiającą zakresy mocy oraz warianty zasilania w jakich dostępne są przemienniki częstotliwości firmy LG:

Seria M100

Falowniki zasilane 1-fazowo (napięciem 1x230V) dostępne w zakresie mocy od 0,1 do 2,2kW.

Seria G100

Falowniki zasilane 1-fazowo (napięciem 1x230V) i 3-fazowo (napięciem 3x400V) dostępne w zakresie mocy od 0,4 do 7,5kW.

Seria S100

Falowniki serii S100 dostępne są w wersji zasilanej 1-fazowo (napięciem 1x230V) – zakres mocy: od 0,4 do 2,2kW, wersji zasilane 3-fazowo (napięciem 3x230V) – zakres mocy: od 0,4 do 15kW oraz wersji zasilanej 3-fazowo (napięciem 3x400V) – zakres mocy: od 0,4 do 75kW. Ponadto w serii S100 falowników LG znajdziemy także urządzenia o stopniu ochrony IP66 (obudowa NEMA4X) zasilane 3-fazowo (napięciem 3x230V) – zakres mocy: od 0,4 d0 15kW oraz zasilane 3-fazowo (napięciem 3x400V) – zakres mocy: od 0,4 do 22kW.

Seria H100

Falowniki zasilane 3-fazowo (napięciem 3x230V) – zakres mocy: od 0,75 do 18,5kW oraz 3-fazowo (napięciem 3x400V) dostępne w zakresie mocy od 0,75 do 500kW.

Seria iS7

Falowniki LG serii iS7 dostępne są w wersji zasilanej 3-fazowo (napięciem 3x230V) w zakresie mocy: od 0,75 do 75kW oraz w wersji zasilanej 3-fazowo (napięciem 3x400V) w zakresie mocy: od 0,75 do 375kW. Ponadto w serii iS7 znajdziemy także urządzenia o stopniu ochrony IP54 zasilane 3-fazowo napięciem 3x230V oraz 3x400V dostępne w zakresie mocy od 0,75 do 22kW.

Seria iV5

Falowniki zasilane 3-fazowo (napięciem 3x230V) – zakres mocy: od 2,2 do 37kW oraz 3-fazowo (napięciem 3x400V) dostępne w zakresie mocy od 2,2 do 800kW.
